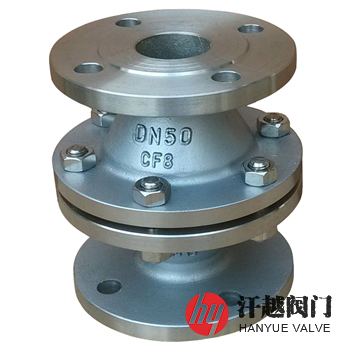

防爆燃型阻火器產品概述
GZB防爆燃型阻火器是一種安裝在石油氣體管道線路上，用以阻止因回火而引起火焰以亞聲速向管道傳播和蔓延的安全設備。其阻火芯是由能夠通過氣體的許多細小通道或孔隙的不銹鋼材料組成，當火焰進入管道阻火器后，就被阻火芯分成許多細小的火焰流，由于傳熱作用和器壁效應，熱量損失突然增大，火焰流猝滅。本產品允許氣體通過但阻止外部火焰向內部傳播，從而保證儲輸油設施的安全，具有結構簡單、耐燒性強、阻火效果好以及可靠性高等特點。
GZB防爆燃型阻火器是種能阻止爆燃傳播的管道阻火器。爆燃是指以熱傳導和擴散方式，相對于前方介質以亞音速傳播的燃燒反應形式。其一般安裝在容易引起燃燒爆炸的高熱設備、燃燒室、高溫氧化爐、高溫反應器與輸送可燃性氣體、易燃液體蒸氣的管道之間，以及可燃?xì)怏w，易燃液體蒸氣的排氣管道上、有爆炸危險系統的排氣口和火炬系統上，用以防止管路系統一端的火焰蔓延到另一端。本產品適用于阻止管端回火火焰通過阻火器向管道來氣方向傳播。
防爆燃型阻火器部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 上 外 殼 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 下 外 殼 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 阻 火 芯 | 304 | 304 | 304L | 316 | 316L |
4 | 密 封 件 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 雙頭螺栓 | 35CrMoA | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
6 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
防爆燃型阻火器性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 13347-2010 石油氣體管道阻火器 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | GB/T 13347-2010 石油氣體管道阻火器 | ||||
工作溫度 | -20℃ ~ 150℃ | ||||
防爆燃型阻火器外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | ||||||
DL | L | D | K | R | C-f | n-d | ||
1.6 | 20 | 195 | 200 | 105 | 75 | 58 | 18-2 | 4-?14 |
25 | 195 | 200 | 115 | 85 | 68 | 18-2 | 4-?14 | |
40 | 245 | 240 | 150 | 110 | 88 | 18-2 | 4-?18 | |
50 | 245 | 240 | 165 | 125 | 102 | 18-2 | 4-?18 | |
80 | 280 | 270 | 200 | 160 | 138 | 20-2 | 8-?18 | |
100 | 335 | 280 | 220 | 180 | 158 | 20-2 | 8-?18 | |
150 | 460 | 360 | 285 | 240 | 212 | 22-2 | 8-?22 | |
200 | 520 | 420 | 340 | 295 | 268 | 24-2 | 12-?22 | |
250 | 580 | 430 | 405 | 355 | 320 | 26-2 | 12-?26 | |
300 | 705 | 450 | 460 | 410 | 378 | 28-2 | 12-?26 | |
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭尺寸。 | ||||||||
防爆燃型阻火器結構圖
如果你需訂購我廠阻火器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、殼體和阻火芯材料、使用溫度、法蘭執行標準及法蘭密封面形式等。本產品的阻火能力僅僅取決于阻火芯上由波紋形成的三角形截面孔的大小和阻火層的厚度。
