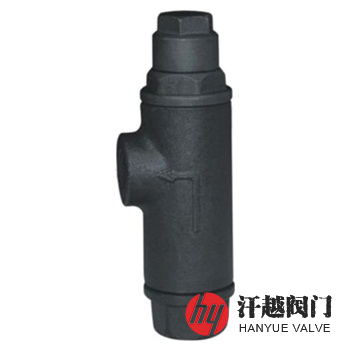

ST可調恒溫式蒸汽疏水閥產品概述
ST可調恒溫式蒸汽疏水閥的熱敏元件內裝有由化學原料制成的常溫下為固態的感溫混合物，其在系統中可根據溫度的變化自動實現量調，以驅動閥芯的啟閉動作，從而達到自動阻止蒸汽外泄而又排出冷凝水的作用，同時，冷凝水排放溫度可以任意調節。該閥安裝調試方便，調整到設備所需的排水溫度即可，并能始終保持連續排水狀態，排水量大，有三種可調排水溫度，應用范圍廣，它與機械型及熱動力型蒸汽疏水閥相比，漏氣率低，節能效果好，排空氣性能好，連續排水無氣霧、無噪聲、無撞擊、耐水擊、體積小、重量輕、停止供汽后，無需壓力而自動排放冷凝水，無需防凍措施，蒸汽管網管道不會凍裂，與其它熱靜力型疏水閥(雙金屬片式和波紋管式)相比，它的溫度與膨脹位移呈非線性，且具有過熱自保功能，克服了雙金屬片易老化、波紋管易破裂等缺點。本產品端部為螺紋連接，并采用角式結構，具有調節靈活、密封性能好，使用時間長，靈敏度高等特點。
ST可調恒溫式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 感溫元件 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 調節螺釘 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 閥 座 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 閥 芯 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
7 | 彈 簧 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
8 | 底部螺蓋 | A105 | A182 304 | A182 304 | A182 316 | A182 316L |
ST可調恒溫式蒸汽疏水閥性能參數
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
排水溫度 | A組65℃~100℃、B組95℃~135℃、C組130℃~165℃ | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
ST可調恒溫式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
L | H | h | W | |||
10 ~ 40 (Class150)20 | 15 | 35 | 150 | 63 | 49 | — |
20 | 35 | 150 | 63 | 49 | — | |
25 | 47 | 165 | 71 | 57 | — | |
ST可調恒溫式蒸汽疏水閥結構圖
如你已訂購我公司生產的CS14F角式波紋管式疏水閥后，請遵守運行說明，由技術人員正確安裝、調試、維護是該閥門安全運行的保證，安裝中必須遵守管道線路和工廠建筑安裝指南，工具的正確使用方法及配備必要的安全設備。
