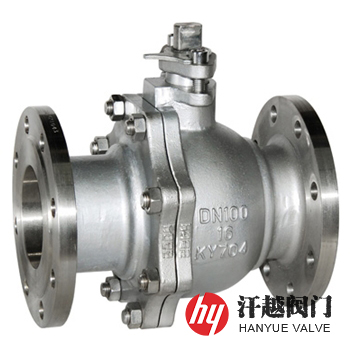

Q41H球閥_Q41Y球閥產品概述
Q41H、Q41Y球閥是一種端部連接形式為法蘭，密封副材料配對為金屬對金屬的浮動球球閥，其球體和閥座表面都經過硬化處理，包括超音速火焰噴涂、鎳基合金熱噴涂以及激光熔覆等多種硬化技術，硬度一般可達到HRC55~64，甚至能達到HRC74以上，材料的結合強度超過10000PSI。該閥針對用戶不同工況和使用要求，超音速火焰噴涂常用材料有碳化鎢鈷、碳化鎢鈷鉻、鎳基合金、碳化鉻、陶瓷等，其中碳化鎢鈷及碳化鎢鈷鉻的使用溫度一般不超過540℃，要適用于更高的溫度，通?？梢圆捎锰蓟t及陶瓷等，而鎳基合金熱噴涂是目前在金屬硬密封球閥上成功應用的一種密封面硬化方法，鎳基合金具有優良的耐磨、耐腐蝕、耐高溫以及耐沖擊等性能，根據我們的實踐，它特適用于灰水、黑水、煤漿、煤渣等多種工況介質。
Q41H球閥_Q41Y球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 左 閥 體 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
2 | 右 閥 體 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
3 | 閥 座 | 2Cr13 | 25Cr2Mo1VA | 304 | 304L | 316 | 316L |
4 | 球 體 | 2Cr13 | 25Cr2Mo1VA | 304 | 304L | 316 | 316L |
5 | 填 料 | 柔性石墨環、V形聚四氟乙烯、碳纖維編織 | |||||
6 | 填料壓蓋 | WCB | WC6 | CF8 | CF3 | CF8M | CF3M |
7 | 閥 桿 | 2Cr13 | 25Cr2Mo1VA | 304 | 304L | 316 | 316L |
8 | 螺 栓 | 35CrMoA | 25Cr2MoVA | 304 | 304 | 316 | 316 |
9 | 螺 母 | 30CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
Q41H球閥_Q41Y球閥技術規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
液體高壓密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | |||||
結構長度 | GB/T 12221、API 6D、ASME B16.10 | |||||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | JB/T 9092、GB/T 26480、API 6D、API 598 | |||||
Q41H球閥_Q41Y球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
1.6 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭尺寸。 | |||||||
Q41H球閥_Q41Y球閥結構圖
如果你需訂購我廠法蘭球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度，本產品密封面材料可根據介質溫度的不同需求有合金鋼或硬質合金等可供選擇。
